Описание и назначение:

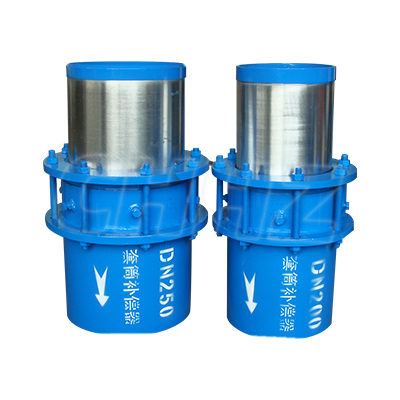

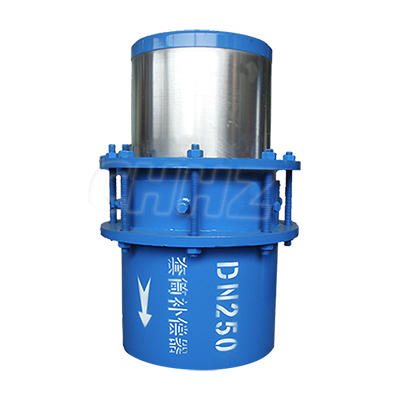

Сальниковый компенсатор (также известный как трубчатый компенсатор) предназначен для компенсации тепловых расширений в трубопроводах с горячими теплоносителями. Устройство поглощает осевые перемещения на линейных участках трубопровода. Данный тип компенсаторов монтируется непосредственно в трубопроводы для транспортировки неагрессивных жидкостей и газов, обеспечивая компенсацию как в одностороннем, так и в многостороннем направлениях.

Сальниковые компенсаторы получили широкое распространение в системах городского теплоснабжения, а также в трубопроводах металлургической, горнодобывающей, энергетической, нефтехимической и строительной отраслей промышленности.

Стандартные сальниковые компенсаторы:

Изделия спроектированы и изготовлены в соответствии со стандартом CJ/T 3016.2. Они предназначены в первую очередь для осевой компенсации надземных трубопроводов, но также могут применяться и в системах бесканальной (прямотрубной) прокладки. Компенсаторы эффективно поглощают температурные деформации, возникающие при осевом тепловом расширении трубопроводов. Сфера применения охватывает системы городского теплоснабжения, металлургию, горнодобывающую промышленность, энергетику, нефтехимию и строительство.

Features

Конструктивные особенности:

Конструкция сальникового компенсатора включает в себя внутренний патрубок (гильзу), внешний корпус, уплотнительные материалы и другие элементы. Устройство предназначено для компенсации осевого расширения трубопровода и осевого вращения под любым углом. Компенсация теплового расширения достигается за счет скольжения внутреннего патрубка относительно внешнего корпуса. Компенсаторы отличаются компактными размерами, высокой компенсирующей способностью и подходят для работы с такими средами, как горячая вода, пар и нефть.

Инструкция по монтажу:

Стандартные сальниковые компенсаторы:

При хранении сальниковые компенсаторы должны быть должным образом защищены от атмосферных воздействий и загрязнения пылью.

Перед монтажом необходимо проверить соответствие модели и спецификации компенсатора проектной документации. Поверхность изделия не должна иметь вмятин, раковин, следов серьезной коррозии и других дефектов, влияющих на качество продукции.

Односторонние компенсаторы должны соответствовать установленным образцам. Общая длина готового изделия не должна подвергаться растяжению или сжатию. При установке нового участка на линии трубопровода монтаж следует производить только после тщательной центровки (выравнивания).

Для двусторонних компенсаторов (компенсаторов встречного действия) в проектной документации обязательно должно быть указано направление потока рабочей среды. При транспортировке пара это критически важно для предотвращения образования паровых пробок. Чтобы обеспечить равную компенсирующую способность в обоих направлениях, двусторонние компенсаторы должны быть расположены строго посередине между двумя неподвижными опорами.

Участки трубопровода, предназначенные для приварки компенсатора, должны иметь соответствующую разделку кромок. После выполнения сварочных работ необходимо провести гидравлические испытания на герметичность (перед испытанием болты сальниковой камеры с обоих концов должны быть плотно затянуты). Утечки не допускаются. Спустя 24 часа после начала эксплуатации болты сальниковых камер с обоих концов необходимо повторно затянуть.

Для исключения боковых смещений трубопровода и обеспечения исключительно осевого расширения, на стороне компенсатора необходимо установить направляющие опоры. Если два компенсатора испытывают осевое смещение, направляющие опоры следует установить с обеих сторон. Это гарантирует, что эксцентриситет осевого смещения компенсатора не превысит допустимого значения (±).

Компенсатор может иметь ту же конструкцию теплоизоляции и гидроизоляции, что и трубопровод. Однако в период теплового расширения на него не должны воздействовать посторонние силы (жесткая фиксация), препятствующие свободному перемещению.
