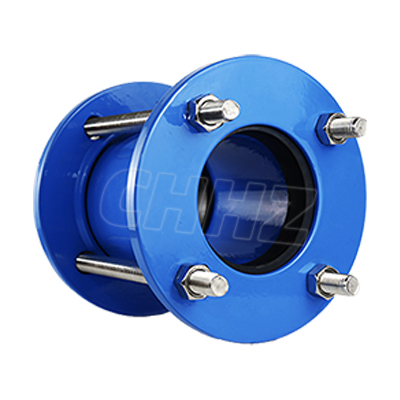

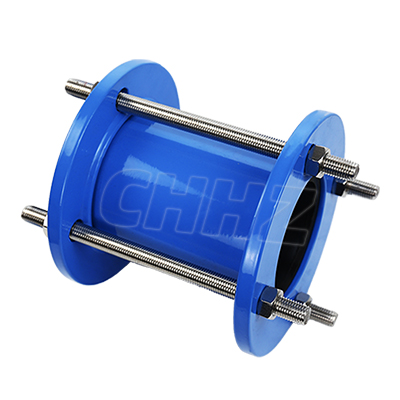

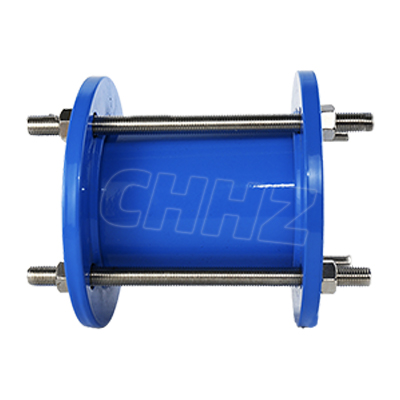

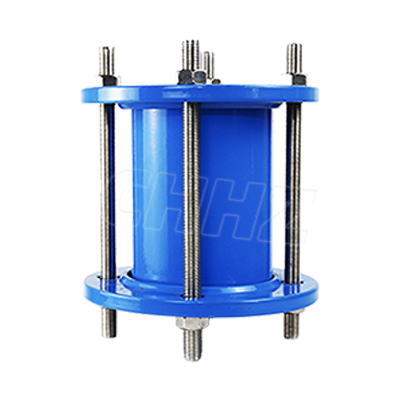

Сальниковое разъемное соединение типа SSJB (AY)-Муфты и фланцевые адаптеры

Overview

Описание и преимущества:

Данное трубопроводное соединительное устройство разработано на базе передовых международных технологий с учетом актуальных потребностей рынка. Продукт отличается продуманной конструкцией и высокой надежностью уплотнения. Раструбные концы обеспечивают простоту и удобство монтажа и демонтажа. Соединение способно компенсировать осевые смещения, а также определенный угол отклонения и эксцентриситет трубопровода.

Области применения:

Устройство предназначено для соединения стальных, чугунных, высокопрочных чугунных, PCCP, ABS труб, а также труб для транспортировки воды, нефти, газа и сыпучих порошковых материалов.

Подходит для работы со следующими средами:

Вода: пресная, теплая, водопроводная, морская вода и сточные воды.

Химические среды: жидкости с кислотными и щелочными свойствами, нефть (дизельное топливо, бензин, сырая нефть, мазут, смазочные и гидравлические масла).

Газы: воздух, пар и угольный газ.

Сыпучие материалы: цемент, угольная пыль, зола, песок и рудные частицы.

Отрасли: водоснабжение, морское дело, нефтехимия, энергетика, строительство, горнодобывающая и легкая промышленность.

Особенности монтажа:

Монтаж производится без сварочных работ. Соединение оснащено ограничительным упором (стопорным блоком). Затяжка гаек фиксирует максимальную прочность растяжения, позволяя трубе свободно расширяться в пределах допустимого пространства. Оборудование идеально подходит для установки на вибрирующих или наклонных трубопроводах.

Features

Сальниковое разъемное соединение (Dresser Coupling):

Самоанкерующиеся соединения: Самоанкерующиеся муфты и фланцевые адаптеры.
Совместимость: Предназначены для труб из высокопрочного чугуна или стали.
Простота монтажа: Легкость и удобство в эксплуатации и установке.
Всесезонность: Возможность монтажа при любых погодных условиях.
Подводная установка: Возможность монтажа даже под водой.
Компенсация овальности: Упрощенный монтаж на овальных (деформированных) трубах.
Применение: Идеально подходит для напорных канализационных трубопроводов.

Specification

No.	Наименование	Кол	Материал
1	Крышка	2	Чугун ВЧ400-15, сталь Q235A, стальная отливка 230-450, сталь 1Cr13, сталь 20
2	Втулка	1	Сталь Q235A, сталь 20, сталь 16Mn, сталь 1Cr18Ni9Ti
3	Уплотнительная прокладка	2	NBR,CR,FPM,NR
4	Болт	n	Сталь Q235A, сталь 35, сталь 1Cr18Ni9Ti
5	Гайка	n	Сталь Q235A, сталь 35, сталь 1Cr18Ni9Ti

Size

Условный проход (DN)	Наружный диаметр трубы (Dw)	Длина			N-Th
		Длина		D	0.25-1.6МПа	2.5-6.4МПа
		L1	L	D	0.25-1.6МПа	2.5-6.4МПа
65	76	180	208	155	4-M12	4-M12
80	89			165
100	108			195
100	124			195
125	133			225
125	140			225		4-M16
150	159		220	255	4-M16	6-M16
150	168			255
200	219			310
225	245			335
250	273		223	375	6-M20	8-M20
300	325	220	273	440	6-M20	8-M20
350	355			490	8-M20	10-M20
350	377			490
400	406			540
400	426			540	10-M20	12-M20
450	457			590
450	480			590
500	508			645
500	530			645
600	610			750
600	630			750
700	720			855	12-M20	14-M20
800	820	290	355	970	12-M24	16-M24
900	920			1070	14-M24	18-M24
1000	1020			1170	14-M24	18-M24
1200	1220			1405	16-M24	20-M24
1400	1420		377	1590	18-M24	28-M27
1500	1520			1690	18-M24	28-M27
1600	1620			1795	20-M27	28-M27
1800	1820			2000	22-M27	30-M30
2000	2020			2200	24-M27	32-M30
2200	2220		400	2420	26-M30
2400	2420			2635	28-M30
2600	2620	400		2835	30-M30
2800	2820			3030	32-M33
3000	3020			3240	34-M33
3200	3220			3440	36-M33
3400	3420		490	3640	38-M33
3600	3620		490	3860	40-M33
3800	3820		500	4080	40-M36
4000	4020		500	4300	42-M36
Note:The size meets standard GB/T12465-2002. Covering Sleeve: The way of using this Dresser Coupling Joint is to joint with the tube on both sides, no welding. It has a reasonable structure, and is sealed. it is very easy to install.
